Pertes par Transmission
Comment mesurer les gains d’énergie que l’on va pouvoir réaliser en isolant notre habitation? On doit utiliser les coefficients de déperdition, U (en W/m2K) des parois. Il représente le déperdition par transmission à travers une paroi.
P = U . S . deltaT
P : Puissance en W
U : Coefficient de transmission thermique (avant -> après) (W/m2K)
S : Surface de la paroi (m2)
deltaT : Tint – Text (K)
On a donc dans notre calcul, un U initial avant travaux et un U final après travaux.
Avec ces mesures on peut calculer l’énergie par an.
Energie E = P . t en Wh/an
t = durée de la saison de chauffe en heures. Du 15 septembre au 15 mai soit 5800 h/an.
Comment calculer le delta T ?
Tint = Température intérieure, c’est une température fictive. C’est la température de confort moins réduction pour coupure nuit et WE moins réduction pour les apports gratuits (internes et externes, équipements, personnes et soleil), estimée entre 2 et 3°C.
| Réduction pour les coupures | |
| Hôpitaux, homes, maisons de soins | 0°C |
| Immeuble d’habitation avec réduction nocturne | 2°C |
| Bâtiments administratifs, bureaux | 3°C |
| Ecoles avec cours du soir | 4,5°C |
| Ecoles sans cours du soir et de faible inertie thermique | 6°C |
Text = Température extérieure moyenne. Elle est obtenue via la valeur des degrés-jour 15/15 du lieu, divisée par la durée standardisée de la saison de chauffe. Elle est fournie par les sites de l’IRM.
Par exemple, une école avec cours du soir à Libramont (Text selon l’IRM 3,5)
deltaT = (21 – 4,5 – 2) – 3,5 = 11°C
On a maintenant l’énergie initiale et finale. On peut avec ça et le rendement global du système de chauffage calculer les consommations.
C : E/ηGLOB en kWh/an
E = Energie perdue par la paroi
C = Energie à fournir à la chaudière
ηGLOB = rendement global du système de chauffage ( ηPROD . ηDIST . ηEMISS . ηREG)
On peut ainsi calculer la consommation avant et après pour obtenir un delta C. Ce delta C nous donnera notre Gain annuel (Ga)
TRS = Inet/Ga
Quel U pour les fenêtres ?
Uf = Mesure performance isolation châssis (Frame)
Ug = Mesure performance isolation du vitrage (Glass)
Uw = Mesure performance isolation fenêtre entière (Window)
Il y a également le facteur solaire du vitrage (g).
Un vitrage simple par exemple a un g de 85, donc 85% de la chaleur reçue par le vitrage pénètre le bâtiment.
Pour l’isolation des murs, on peut le faire soit par l’intérieur du bâtiment, soit par l’extérieur

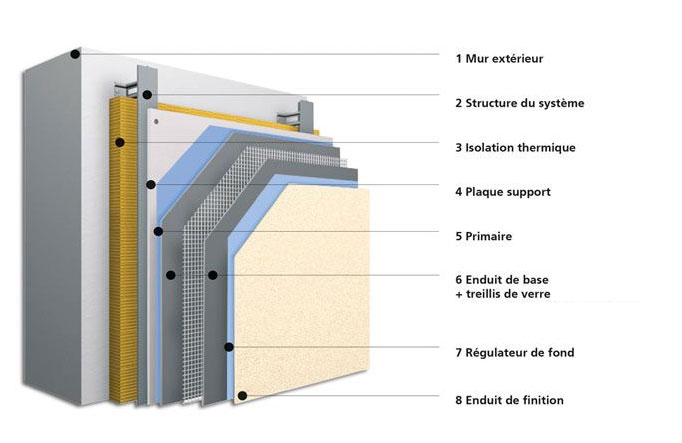

Par l’extérieur
| Avantages | Inconvénients |
| Continuité de l’isolant, impliquant la présence de moins de noeuds constructifs | Coût plus élevé que les autres solutions car doit être confiée à une main-d’oeuvre spécialisée (surtout si système à enduit) |
| Contrôle de la pose aisé | Problème d’alignement de façade au droit des gouttières, mitoyens,… (demande de permis d’urbanisme)* |
| Utilisation de la masse thermique des murs (inertie) pour la régulation du climat intérieur | Adaptation/déplacement des éléments en façade (gouttière, débordas de toiture, seuils, battées,…)* |
| Comportement hygrothermique favorable* | Remplacement des seuils, retours de baies à isoler* |
| Faible risque de condensation | Ebrasements des fenêtres plus importants |
| Revêtement de façade homogène | Isolation dans le sol : attention aux impétrants |
| Protection dy mur contre le gel/les fissurations | Conflit possible avec les aménagements extérieurs |
| Possibilité d’un paysage des travaux (travail façade par façade)* | En logements collectifs, dans la plupart des cas, la rénovation de l’immeuble sera effectuée pour l’ensemble de la copropriété* |
| PAs de perte de surface/volume habitable* | |
| Finitions intérieures conservées* | |
| Pas d’obligation de quitter le bâtiment pendant les travaux | |
| PAs de nécessité de déplacer les radiateurs, prises,… présents sur les parois intérieures * | |
| Améliore l’aspect en cas de revêtement abimé* |
* Les éléments suivis d’une astérisque concernent davantage la rénovation.

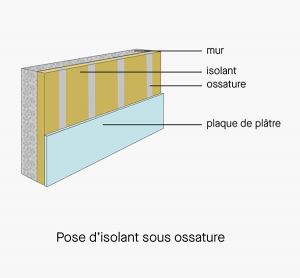

Par l’intérieur
| Avantages | Inconvénients |
| Aspect extérieur non modifié | Mur doit être étanche et rester sec |
| Pas de permis | Volume intérieur diminué |
| Peut le faire en hiver | Risque de condensation interne |
| Masse thermique diminuée (confort d’été) | |
| Contraintes thermiques dans la façade (risque de fissures) |

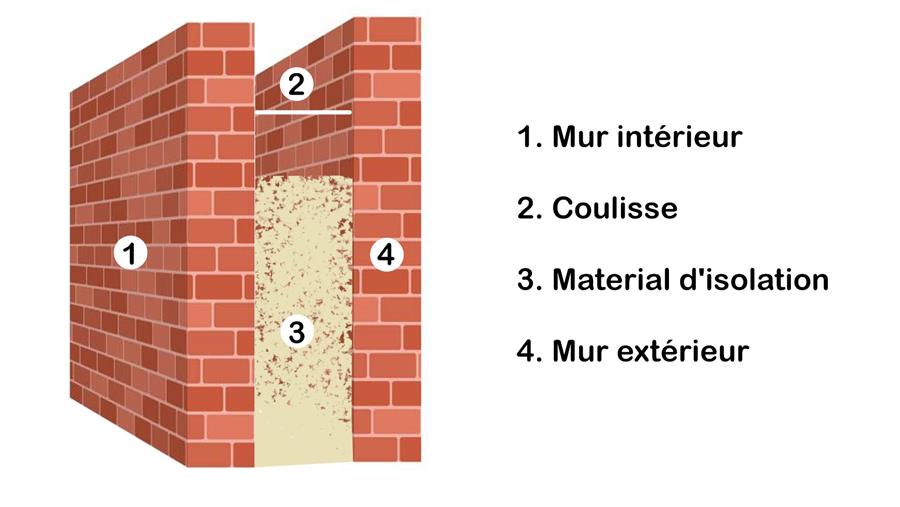

Par la coulisse
| Avantages | Inconvénients |
| Aucun encombrement supplémentaire | Contraintes thermiques et hygrométriques élevées au niveau du parement (risques de dégâts par le gel) |
| Pas de finition nécessaire | Epaisseur d’isolant limitée à l’épaisseur de la coulisse |
| Technique peu coûteuse | Risque de pont thermique aux interruptions de la coulisse |
| Travaux à confier à une entreprise spécialisée : le type d’isolation demande une attention et des techniques particulières | |
| Examen préalable de la coulisse indispensable (endoscopie) | |
| Faculté d’assèchement de la paroi extérieure du mur amoindrie |
Pertes par ventilation
La ventilation non contrôlée concerne tout ce qui est inétanchéité à l’air.
Pour la ventilation contrôlée, on va toujours extraire l’air des pièces humides et/ou polluées et pulser dans les pièces sèches.
En moyenne 20% des déperditions de chaleur viennent des problèmes d’étanchéités à l’air.
